AB 클래스 파워앰프 키트



D 클래스 앰프를 오래 쓰다 보니까



다시 AB 클래스 앰프를 듣고 싶다는 생각이 계속 들었었는데



`인티고`라는 오디오 유튜브 채널에서 파워앰프 만드는 방송을 하더라고요



만드는 과정도 소개해 준다고 해서 바로 구입했습니다



완성된 보드도 있고 부품만 주는 것도 있는데요



저는 납땜하는 재미 좀 보려고 부품 키트로 주문했습니다



가격은 송료 포함해서 20불 정도입니다 ㅋㅋ



부품 사진은 못 찍었는데요

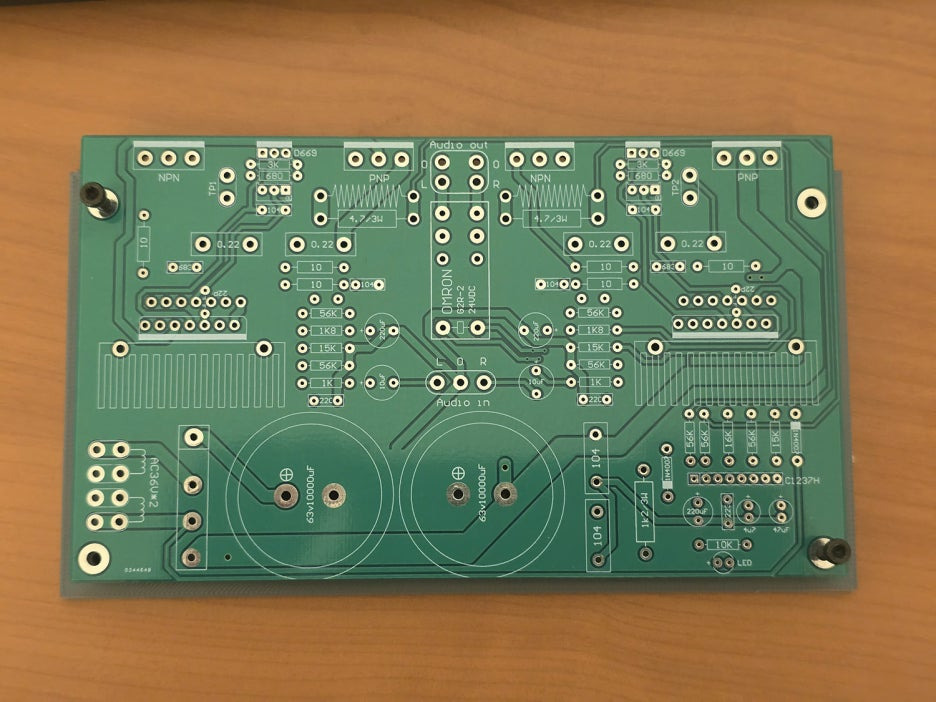

이렇게 기판하고 부품만 옵니다



부품도 적어서 좀 하다 보니까 금방 완성되더라고요 ㅋㅋ



그리고 전원부용 전해 커패시터는 따로 구입했는데요



알리에서 판매하는 전해 커패시터는 가짜가 너무너무 많아서



약간 비싸더라도 한국에서 구입했습니다



케이스 주문하기 전에 3mm 알루미늄 판에 구성해서 테스트했는데요



별다른 문제 없이 잘 작동했고 소리도 아주 좋더라고요



출력은 8Ω 60W 정도...



출력만으로만 보면 구동력은 그냥 그럴 것 같은데



구동이 약간 힘들다는 Kef LS50 META를 제법 잘 울리더라고요



20불짜리 키트가 이 정도라니... ㄷㄷ



솔직히 좀 놀랐습니다



주문한 케이스에 나사 구멍 뚫고 나사산 탭 내고...



틀리면 안 되는 부분이라서 신경 많이 쓰였네요



2.5mm 4mm 8mm 3가지로 뚫고 탭을 냈는데



다행히 실수 없이 한 번에 끝~

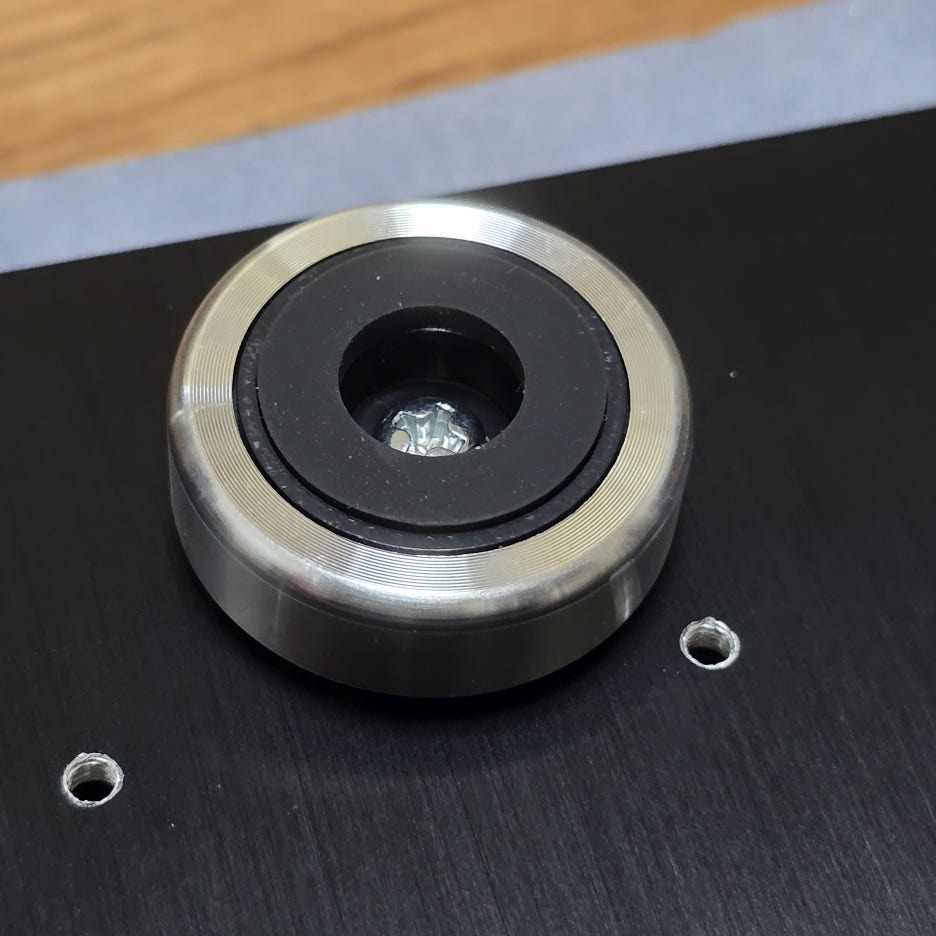

따로 구입한 고무 발인데



가운데 부분이 스펀지가 아닌 실리콘이라서 아주 튼튼합니다



케이스 크기는 가로 세로가 20 x 30cm 정도 됩니다



스피커와 RCA 터미널도 알리에서 구입했는데요



품질은 가격 생각하면 나쁘지 않네요



트로이달 트랜스도 알리에서 구입한 건데요



요건 가격이 좀 되더라고요



송료도 좀 비싸고...



TR은 TTA1943, TTC5200입니다



알리에서 구입할까 하다가 짝퉁이 올 거 같아서



엘레파츠에서 구입했습니다



알리보다 2배 정도 비싸지만 정품이 확실한 것 같아서 좋더라고요



무게도 스펙대로 9g 맞고요





참고로 알리에서 구입한 2SA1943은 스펙에 9g인데



실제 받은 제품은 7g ㅠㅠ

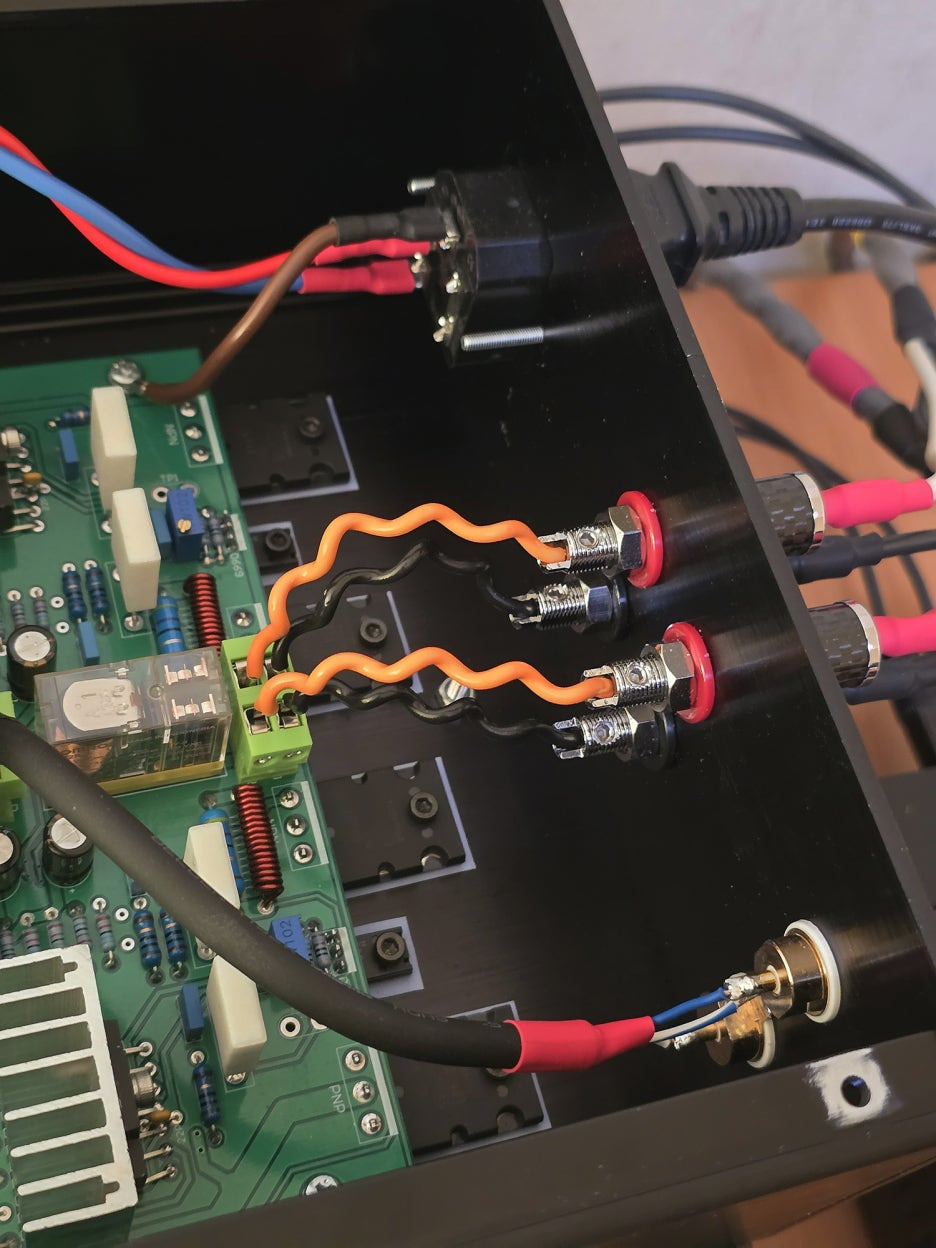

내부 배선재는 모두 벨덴 케이블을 사용했습니다





크기도 적당하고 발열도 적어서 아주 마음에 듭니다



여름에도 문제없을 것 같습니다

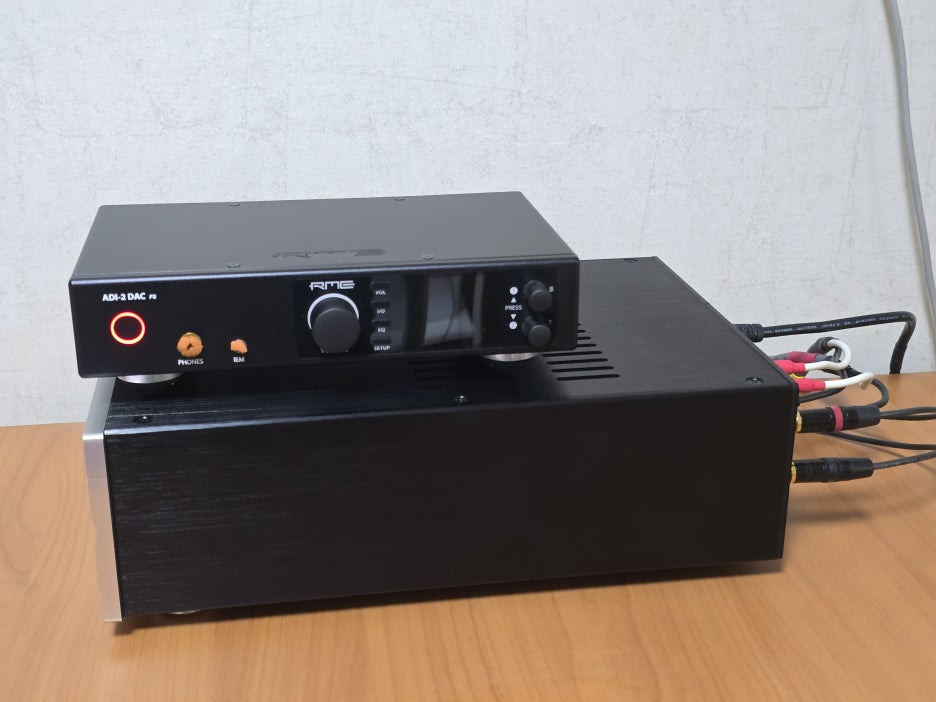

RME와 나름 잘 어울립니다 ㅋㅋ



무게는 6kg 정도 됩니다



무겁지 않아서 좋네요



볼륨 노브가 있는 자리에 3D 프린터로 LED 라이트를 만들어 줬습니다



나쁘지 않네요







그리고



총비용은 확실한 건 아닌데요



25만 원 정도...







만들기 전에는



연습 삼아, 경험 삼아 만들어 본다였는데



소리를 들어본 지금은



약간 횡재했다는 느낌입니다 ㅋㅋ
